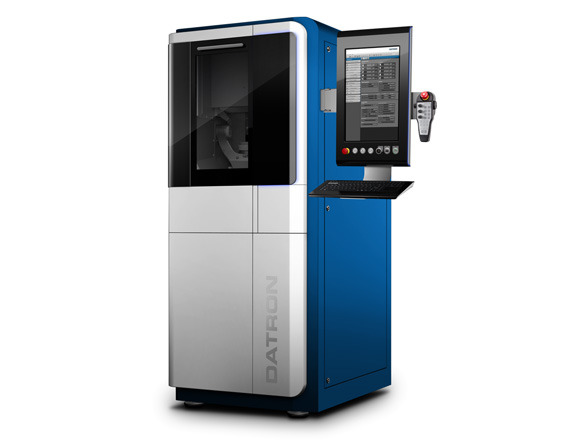

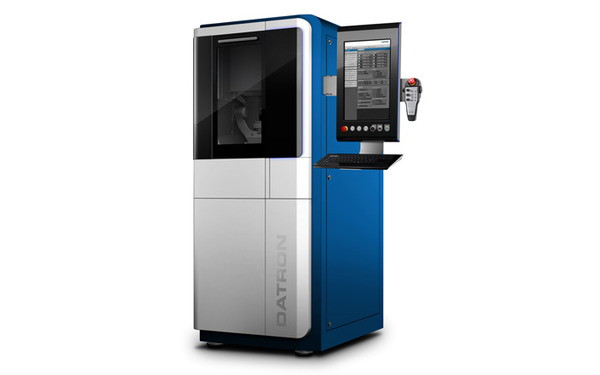

CNC stroj C5

5-osá frézka na obrábanie malých dielov

DATRON C5 je výkonný CNC stroj, ktorý bol špeciálne navrhnutý pre CNC obrábanie malých dielov, simultánne iba na jedno upnutie obrobku. Vyznačuje sa vysokou dynamikou a rýchlosťou.

CNC frézky DATRON C5 umožňujú výber zo všetkých trieskovo obrábateľných materiálov do priemeru 60 mm; ako aj CNC frézovanie komplexných tvarov.

C5 v skratke:

  • Špeciálny CNC stroj na obrábanie malých dielov
  • 5-osá frézka s vysokým výkonom
  • 22 pozícií s integrovaným snímačom dĺžky nástroja
  • vynikajúci pomer výkon/cena s príkonom menej ako 2,5kW
CNC stroj C5

CNC frézovanie, vŕtanie a gravírovanie malých dielov

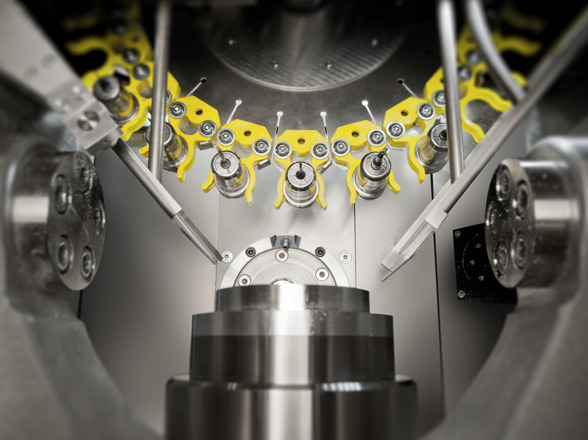

CNC frézky C5 majú automatický zásobník nástrojov, ktorý obsahuje 22 pozícií a integrovaný snímač dĺžky nástroja. Krátka doba prípravy pre CNC frézovanie, vŕtanie alebo gravírovanie, nízka spotreba energie pri priemernom príkone menej ako 2,5kW a vynikajúci pomer výkon/cena umožňujú aj pri malých sériách vysokú rentabilitu. CNC stroje C5 to všetko dokážu pri zástavbovej ploche menšej než 1 m².

CNC frézky DATRON C5 a ich výhody

  • CNC stroje DATRON C5 sa vyznačujú vynikajúcou kvalitou obrobenej plochy vďaka robustnej a tuhej konštrukcii, typickej pre CNC frézky DATRON.

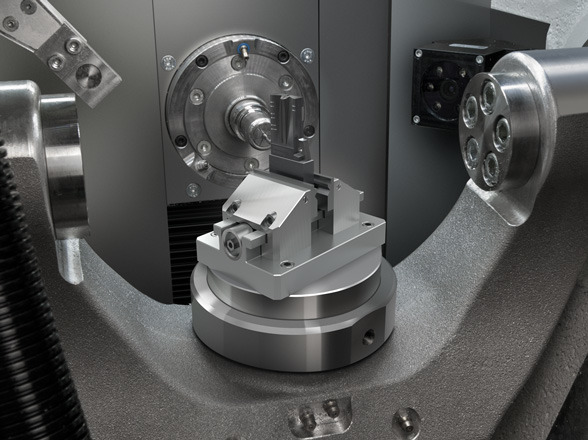

  • obrábacie stroje tejto rady majú vynikajúcu reprodukovateľnosť súčasne s vysokou procesnou istotou vďaka otočne - sklopnej osi s dynamickým pohonom pomocou momentového motora
  • vysoký rezný výkon až 48.000 ot./min vďaka presnému vysokootáčkovému 1,8 kW vretenu
  • CNC frézy C5 majú vysokú presnosť vďaka akostnému lineárnemu vedeniu, guličkovým skrutkám a priamemu odmeriavaniu.

Spojenie dynamiky presnosti a výkonu

  • komplexné tvary, malé série pre CNC frézovanie, vŕtanie alebo gravírovanie
  • CNC frézovanie Hightech materiálov
  • rýchla príprava pre CNC frézovanie, vŕtanie, gravírovanie
  • produktivita a hospodárnosť už pri výrobe jedného kusu
Technická špecifikácia C5
Pracovný priestor (X x Y x Z)153 mm x 100 mm x 100 mm
Veľkosť obrobku (príklad)Valcové: priemer 60 mm, výška 60 mm; priemer 100 mm, výška 30 mm
Kubické (X x Y x Z): 96 mm x 75 mm x 20 mm; 50 mm x 50 mm x 60 mm
Dĺžka nástrojov75 mm (od HSK kleštiny)
Parametre stroja
Konštrukcia strojamasívny rám z oceľového odliatku, 4./5. os na hliníkovom odliatku

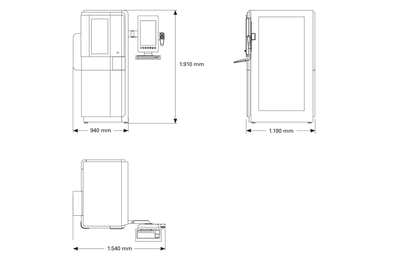

Rozmery (Š x H x V) bez terminálu94 cm x 119 cm x 191 cm
Váhaca. 900 kg
Pripojenie
Napätie3 x 400 VAC/16A
Príkon4.000 VA (max. istenie 3 x 16 A)
Prípojka tlakového vzduchu7 - 10 bar, suchý, čístý, bez oleja
Teplota okolia15 - 30 °C
Kryt strojakompaktná kabina s jednoduchým prístupom pre údržbu stroja
USB rozhranieáno
Ethernet rozhranieáno
Ručný ovládací pultáno
Systém minimálneho chladenia/mazaniaáno
Opakované upnutia do nulového boduáno
Priame odmeriavanie vo všetkých osiacháno, rozlíšenie 40 nm
Zásobník nástrojov22 pozícií so snímačom dĺžky nástroja
Vreteno1,8 kW, až do 48.000 ot./min s upínacím kužeľom HSK-E 25
Opakovateľnosť< ± 2,5 μm
Absolútna presnosť± 5 μm
