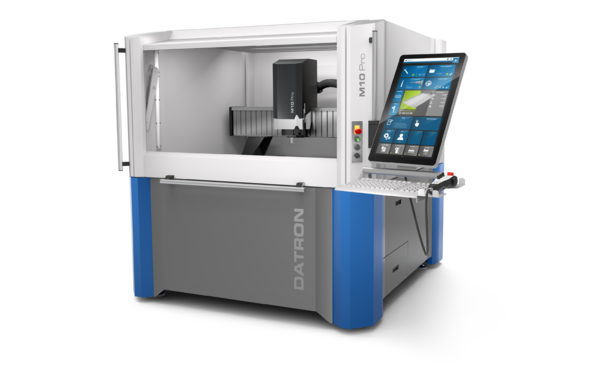

CNC stroj M10 Pro

Najvýkonnejšie vysokorýchlsotné frézovacie centrum

CNC fréza  DATRON M10 Pro je prémiový kúsok medzi CNC strojmi. Spája v sebe flexibilitu, produktivitu a veľkú pracovnú plochu v porovnaní s jeho zástavbovými rozmermi. Zaručuje maximálnu presnosť a vysokú výkonnosť pri frézovaní.

Vďaka vysokej kvalite opracovania a nízkej jednotkovej cene za vyrobený kus vás tento stroj posunie o krok pred konkurenciu.

DATRON M10 Pro v skratke:

  • Vysokovýkonný
  • Vysokopresný
  • Vysokodynamický
  • Ideálny pre rôzne veľkosti pri frézovaní a higt-tech materiály
  • Integrovaný lineárny merací systém s rozlíšením 40 nm
    zaručuje maximálnu presnosť
CNC stroj M10 Pro

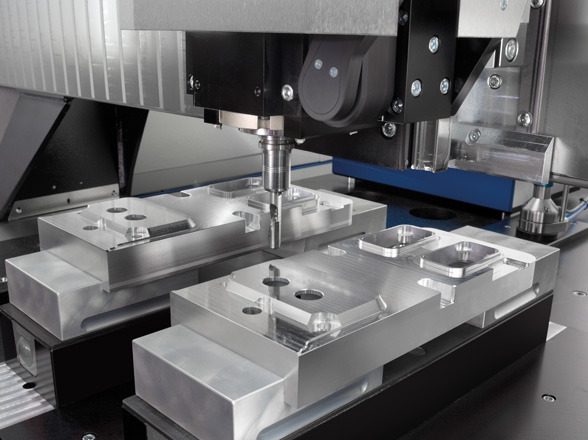

Veľmi presné CNC frézovanie, vŕtanie, gravírovanie

Frézovacie centrum M10 Pro patrí medzi CNC stroje, CNC frézky, na ktoré môžeme byť právom hrdí. Narozdiel od bežných obrábacích strojov, M10 Pro disponuje presnosťou precízneho vretena s obvodovým hádzaním menším než 2 μm a nástrojovými upínačmi HSK-E 25.

CNC frézovanie, vŕtanie alebo gravírovanie s M10 Pro je charakteristické integrovaným systémom upínania nulového bodu s opakovateľnosťou ± 5 μm (voliteľne) a optickým systémom lineárneho odmeriavania absolútnou presnosťou ± 5 μm a 40 nm pozičným rozlíšením.

Jednou z ďalších samozrejmostí pre obrábacie stroje M10 Pro je 5-osé-simultánne frézovanie pre presné viacstranné obrábanie, CNC frézovanie malých dielcov (voliteľné).

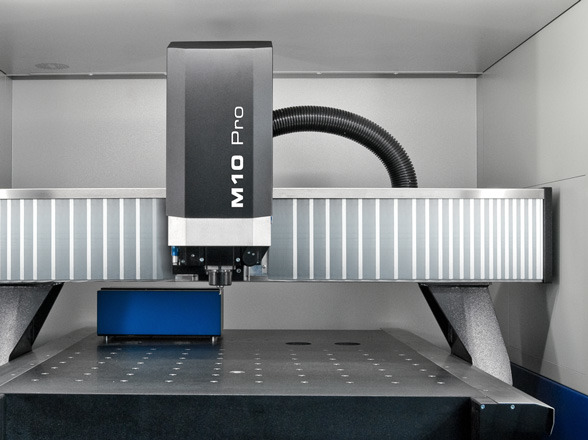

CNC frézky Datron M10Pro disponujú masívnym, teplotne stálým žulovým stolom s vynikajúcimi parametrami rovinnosti.

Obrábacie stroje M10 Pro pre flexibilné frézovanie, vŕtanie, gravírovanie

CNC obrábacie stroje M10 Pro obrábajú rýchlosťou 40.000 ot./min (triskové obrábanie) s malými nástrojmi, CNC frézovanie, alebo gravírovanie disponuje vysoko dynamickým HSC riadením.

Tieto CNC obrábacie stroje zaručujú CNC frézovanie s bleskovou výmenou upínacích prípravkov. Vďaka integrovaným púzdram do stola stroja je M10 Pro okamžite pripravený na nové CNC frézovanie.

CNC frézky Datron M10 Pro sú vybavené integrovaným meriacim XYZ systémom, funkciou pre meranie a veľmi jednoduchú kompenzáciu tolerancie materiálu (voliteľne).

Ekonomicky veľmi výhodné CNC frézky / CNC stroje

Obrábacie stroje Datron M10 Pro poskytujú veľký pracovný priestor pri neobvykle malých zástavbových rozmeroch.

Energeticky úsporné CNC frézovanie nastáva pre veľmi nízku spotrebu elektrickej energie, vďaka vysokému stupňu účinnosti všetkých agregátov.

CNC Stroje M10 Pro disponujú systémom minimálneho chladenia / mazania od 30 ml/hod., nízka náročnosť na cištenie obrobku.

Technická špecifikácia M10 ProM10 Pro+ s priamim odmeriavaním vo všetkých osiach
Pracovný stôlmasívny žulový stôl na oceľovom ráme, tuhá portálová konštrukcia s obojstranným, krytým pohonom v osi Y

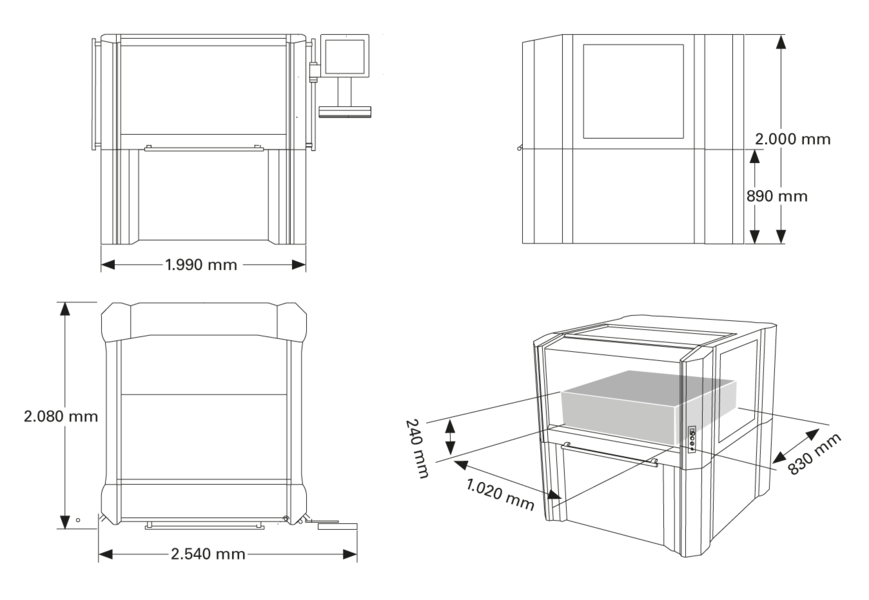

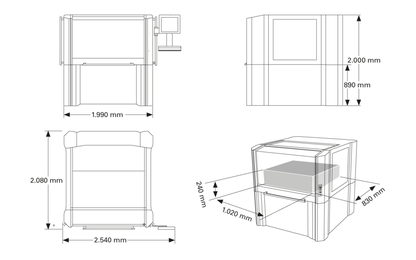

Pojazdy (X x Y), pojazd v osi Z = 240 mm1.020 mm x 830 mm; so zásobníkom nástrojov 720 mm v osi Y
Svetlosť portálu200 mm
Zástavbové rozmery (Š, H, V)1.990 mm x 2.080 mm x 2.000 mm
Integrované kuželové púzdra v stoleáno
Integrovaný systém upnutia do nulového boduvoliteľne

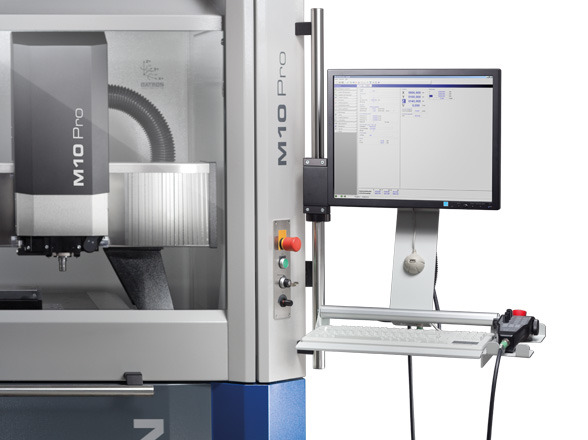

Rýchle digitálne servoriadenie s PC Microsoft® Windows®áno
Komfortné diaľkové ovládanieáno
Systém pohonu: Bezkartáčové servopohony, guličkové skrutky pre každú osáno
Lineárne odmeriavanie vo všetkých osiacháno
Transportér triesokvoliteľne
Systém minimálneho chladenia/mazaniaáno
Vretenovysokofrekvenčné vreteno 3,0 kW s až 40.000 ot./min., HSK-E 25vysokofrekvenčné vreteno 8,0 kW s až 34.000 ot./min., HSK-E 32
Zásobník nástrojov s integrovaným snímačom dĺžky nástroja12 pozícií s nástrojovým upínačom HSK-E 25 (24x voliteľne)12 pozícií s nástrojovým upínačom HSK-E 32 (24x voliteľne)
Presnosť (absolútne)± 20 μm± 5 μm
Opakovateľnosť< ± 10 μm< ± 2,5 μm
Posuv v rezedo 30 m/min
Rychloposuvdo 30 m/min
Váhaca. 2 t
Objednávacie číslo0A01014A
