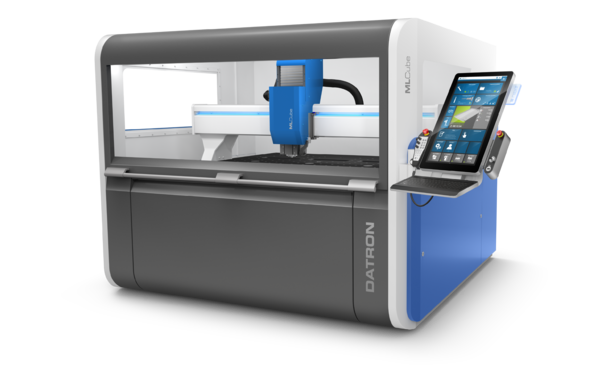

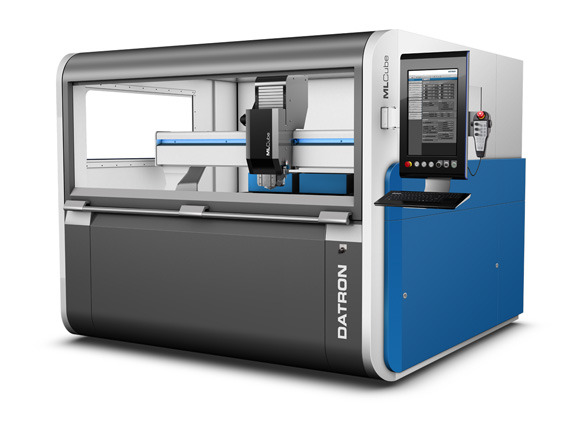

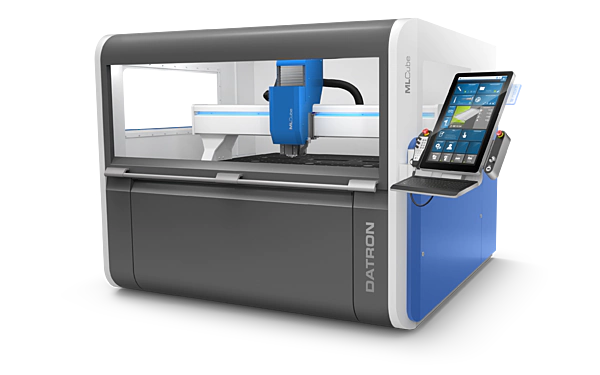

CNC stroj MLCube

Rýchly a dynamický stroj s veľkým formátom

Obrábacie stroje DATRON ML sú navrhnuté pre rýchle CNC frézovanie, zároveň tieto obrábacie stroje frézujú jemne a presne. CNC frézky rady MCube sú určené hlavne na obrábanie a CNC frézovanie doskových materiálov, plechov.

MLCube v skratke:

linerárna 3D interpolácia
kruhová interpolácia- početné vŕtacie a frézovacie cykly
automatický zásobník nástrojov so snímačom dĺžky nástroja
automatická korekcia výšky v osi Z

Popis Technické údaje Na stiahnutie

Obrábacie stroje, CNC frézky rady DATRON MLCube

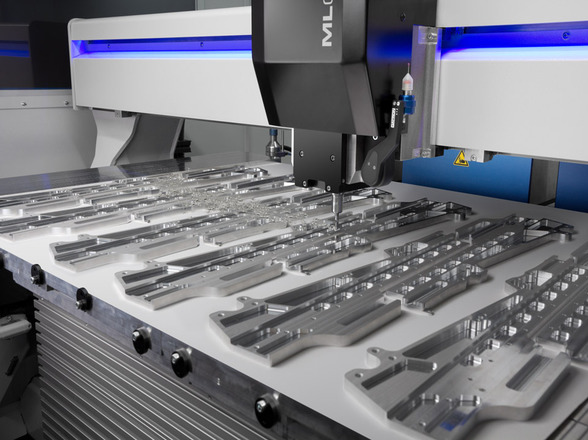

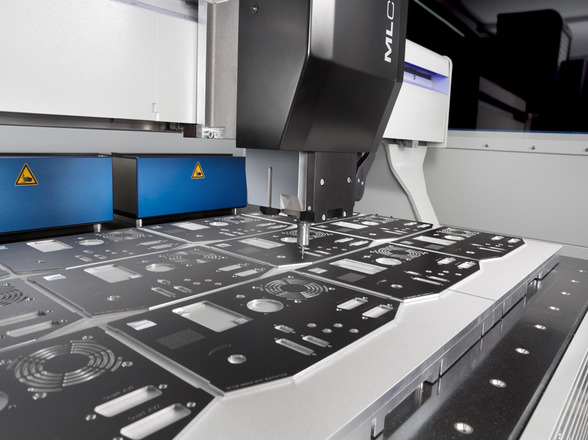

Vďaka vysokej presnosti a dynamickému riadeniu, obrábacie stroje CNC stroje rady MLCube dosahujú výnimočné výsledky v kvalite a efektivite výroby. Špeciálne, ak sa jedná o hliníkové plechy a panely.

Vybavenie CNC frézky rady ML

Obrábacie stroje systému MLCube obsahujú:

polymérovo betónový stôl (s prípravou pre modulárnu upínaciu techniku)
kabinové krytovanie
rýchle 3D-CNC riadenie HSCPro
ovládací LCD terminál so štandardným PC
pripojenie do lokálnej siete
programovo riadený systém minimálneho chladenia a mazania
ručné diaľkové ovládanie s elektronickými ovládacími prvkami

Technická špecifikácia	DATRON MLCube
Pracovná plocha
Pojazdy (X x Y x Z); celkovo	1.520 mm x 1.150 mm x 245 mm
Svetlosť portálu	200 mm
Rozmery stroja
Pracovný stôl	masívny žulový stôl na oceľovom ráme, tuhá portálová konštrukcia s obojstranným, krytým pohonom v osi Y

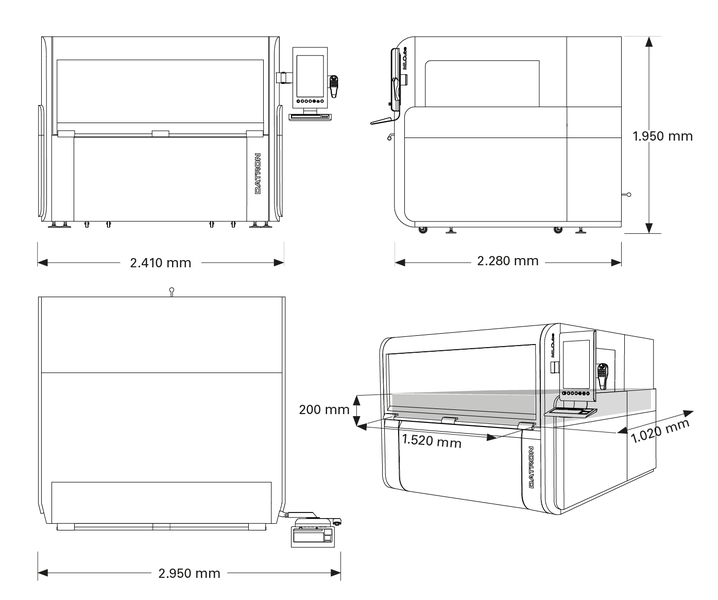

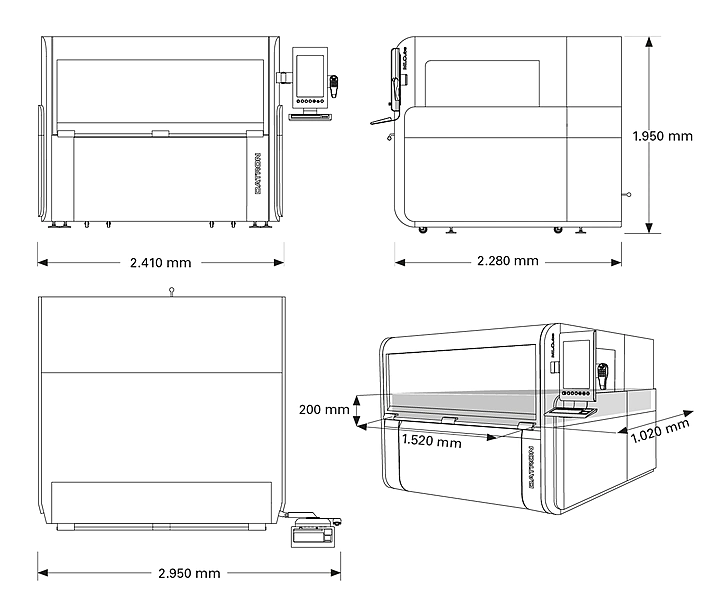

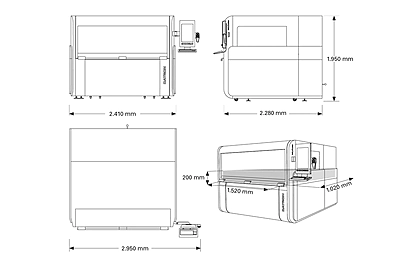

Zástavbové rozmery (Š x H x V) bez terminálu	2.410 mm x 2.280 mm x 1.950 mm
Výška s otvorenými dvermi	2.250 mm
Max. zaťaženie stola	150 kg
Váha	ca. 2.500 kg
Rýchlosti posunu
Rýchloposuv a posuv do rezu	X = 20 m/min; Y = 16 m/min; Z = 8 m/min
Rýchloposuv v reze	do 22 m/min
Rýchloposuv	do 22 m/min
Pripojenie
Napätie	230V, 16 A pro vřetena do 2 kW; 3 x 400 V, 16 A pro vřetena od 3 kW
Príkon	do 3,0 kW s vretenom do 2 kW, 4,0 kW pri vretenach s viac než 2 kW
Prípojka tlakového vzduchu	7 - 10 bar, suchý, čistý, bez oleja
Teplota okolia	15 - 30°C
Kabína	áno
CNC kontrola pre 3-6 osí	áno
19¨ obslužný LCD terminál	áno
Ručné diaľkové ovládanie	áno
USB rozhranie pre výmenu dát	áno
Konektor pre pripojenie do siete ethernet	áno
Zásobník nástrojov s integrovaným snímačom dĺžky nástroja	5 pozícií s nástrojovým upínačom HSK-E 25 (10x/15x voliteľne)
	12 pozícií s nástrojovým upínačom HSK-E 25 (24x/36x voliteľne)
	15 pozícíí s priamym upínaním nástroja (30x/45x voliteľne)
Vysokofrekvenčné vreteno (volitelné)	od 0,6 kW (6.500 - 60.000 ot./min) do 3 kW ( 1.000 - 40.000 ot./min)
Objednávacie číslo (stroj v základnom vybavení)	0A01201E
