Novinka roku 2019 DATRON MXCube prezentuje prémiovú triedu v oblasti vysokofrekvenčných portálových obrábacích strojov.
CNC stroj MXCube
Robustná konštrukcia, dynamika, efektivita, produktivita, vysoká funkčnosť v priemyselnom prostredí.
MXCube v skratke:
- možnosť priemyselnej automatizácie

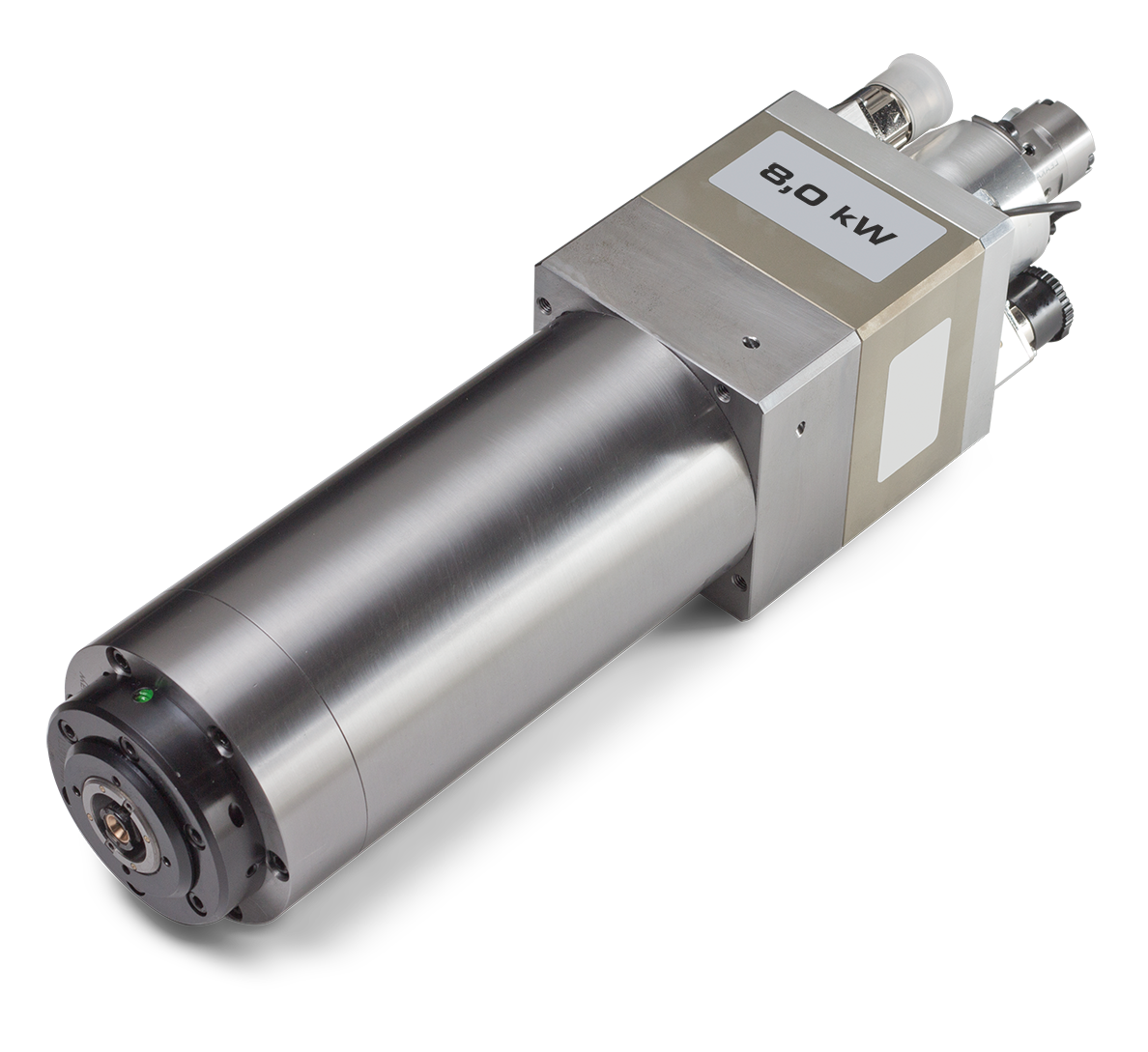

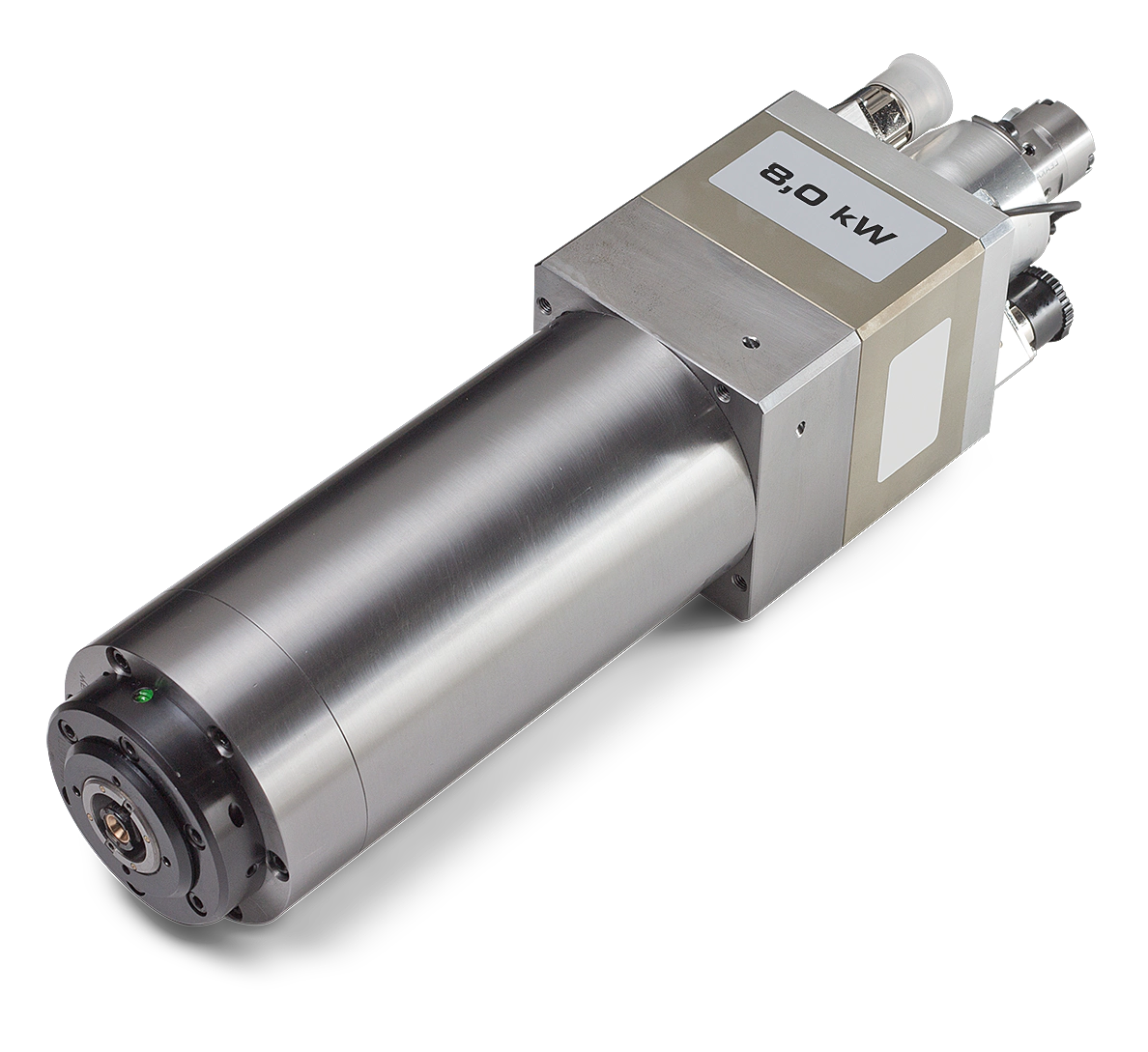

- vysokofrekvenčné vreteno s výkonom 8,0 kW

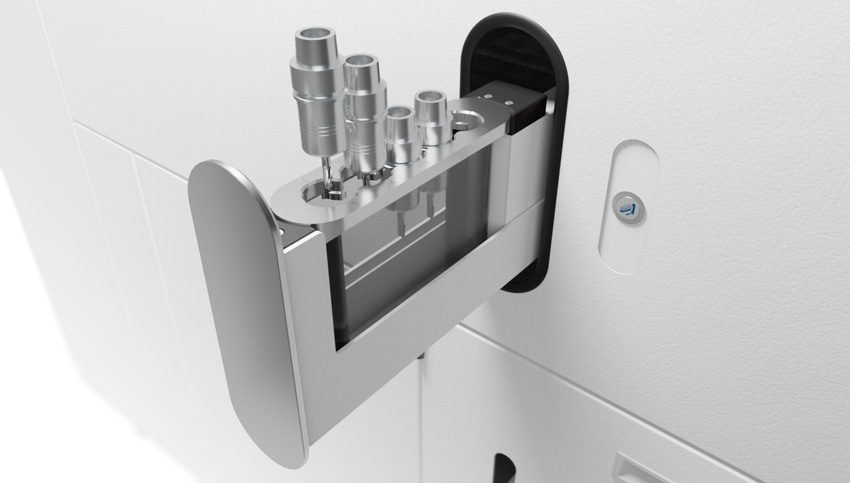

- zásobník až na 110 nástrojov
- mimoriadne veľký pracovný priestor
- chladenie s minimálnym množstvom chladiacej zmesi
Prednosti DATRON MXCube

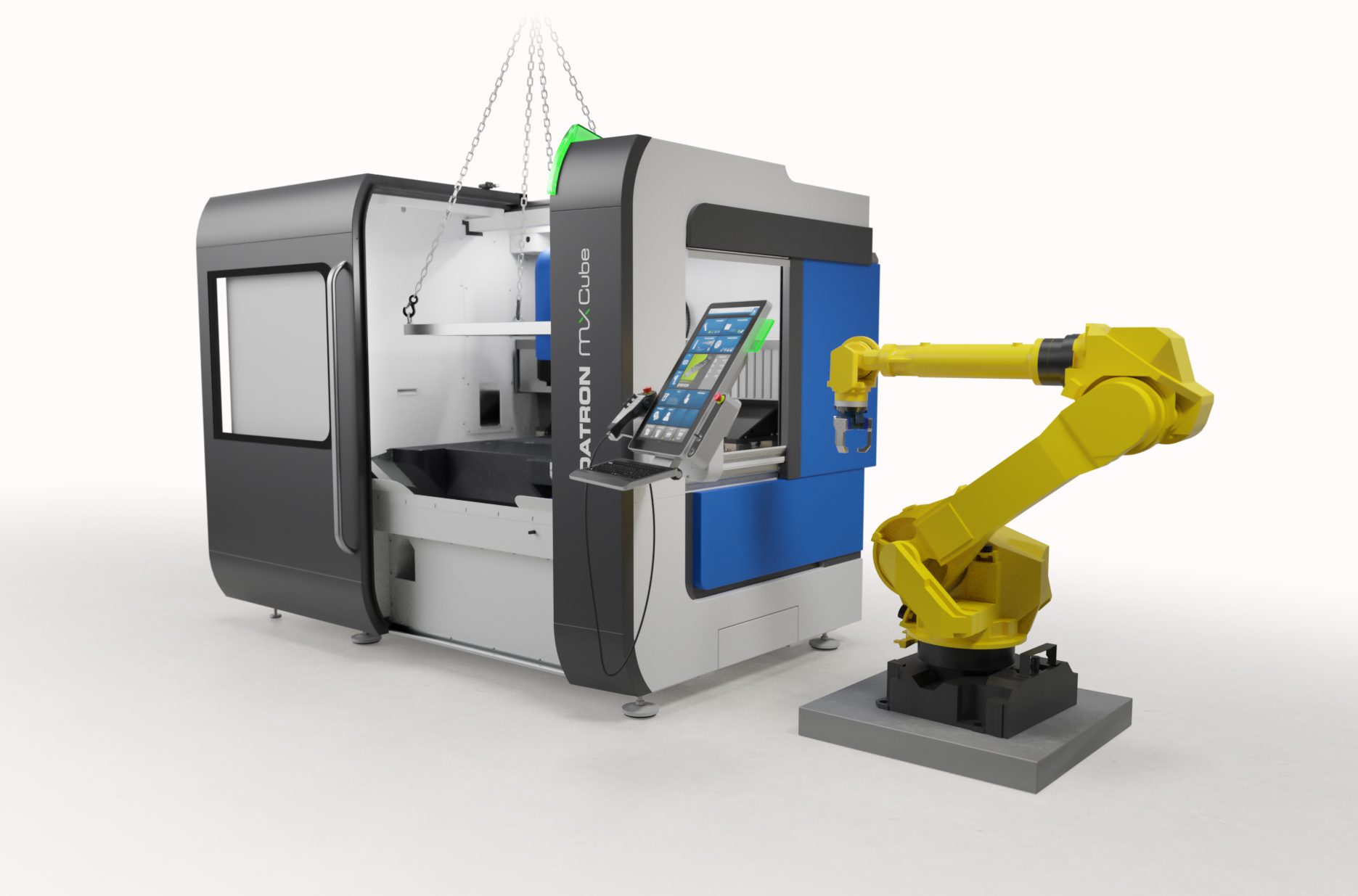

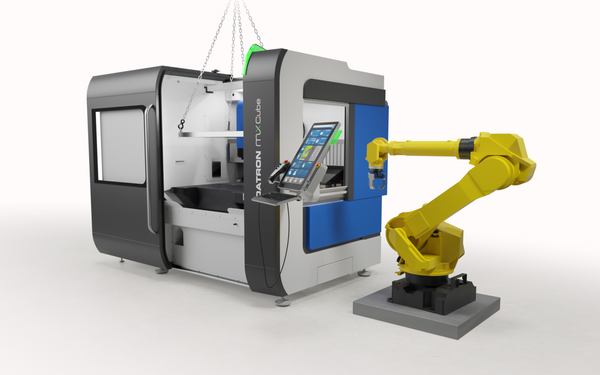

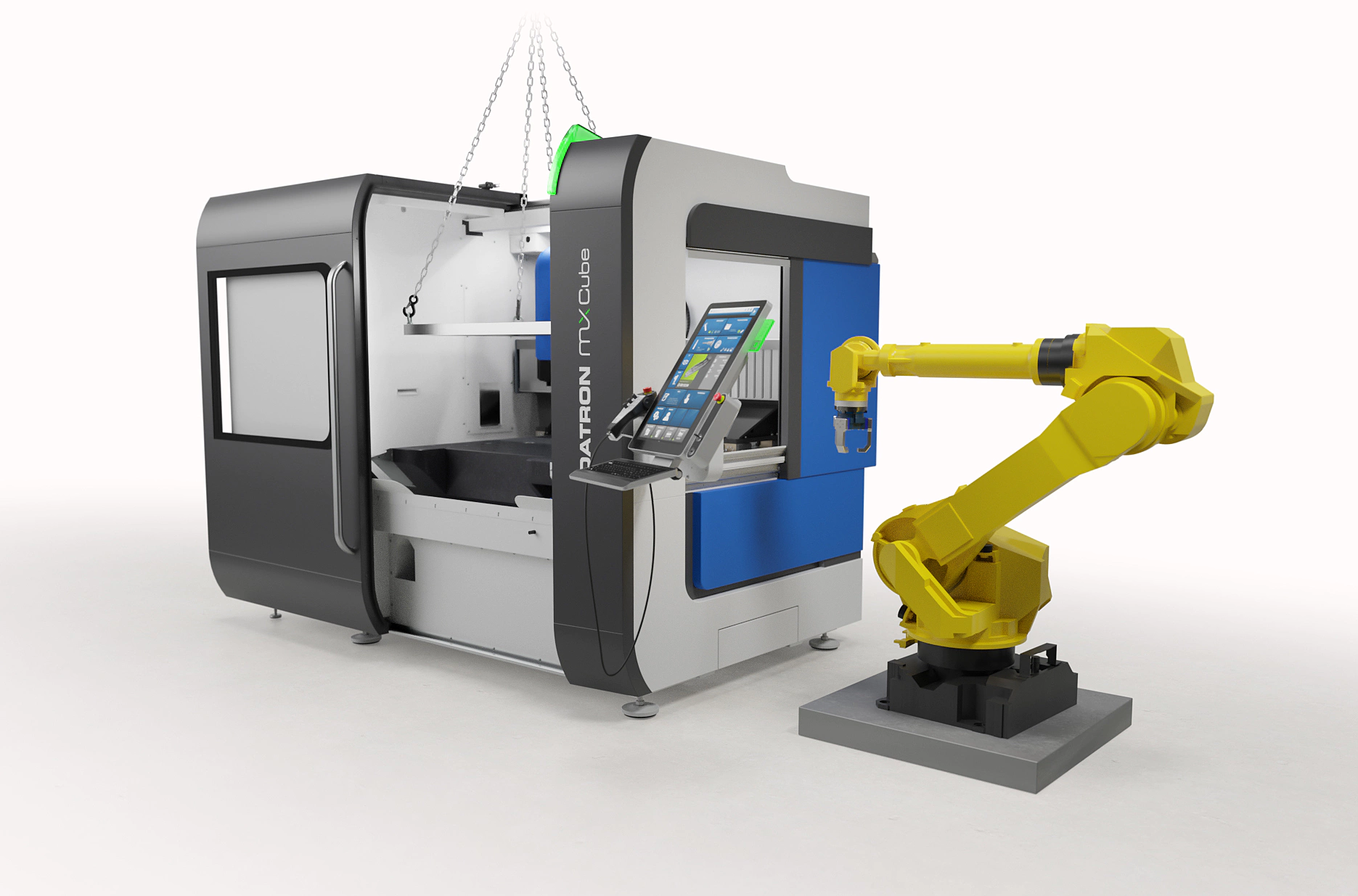

Mimoriadne veľký pracovný priestor, (r)evolučné riadenie next, stupeň automatizácie stroja zvyšuje externý dopravník trisiek a manipulácia s obrobkom priemyselným robotom alebo žeriavom.

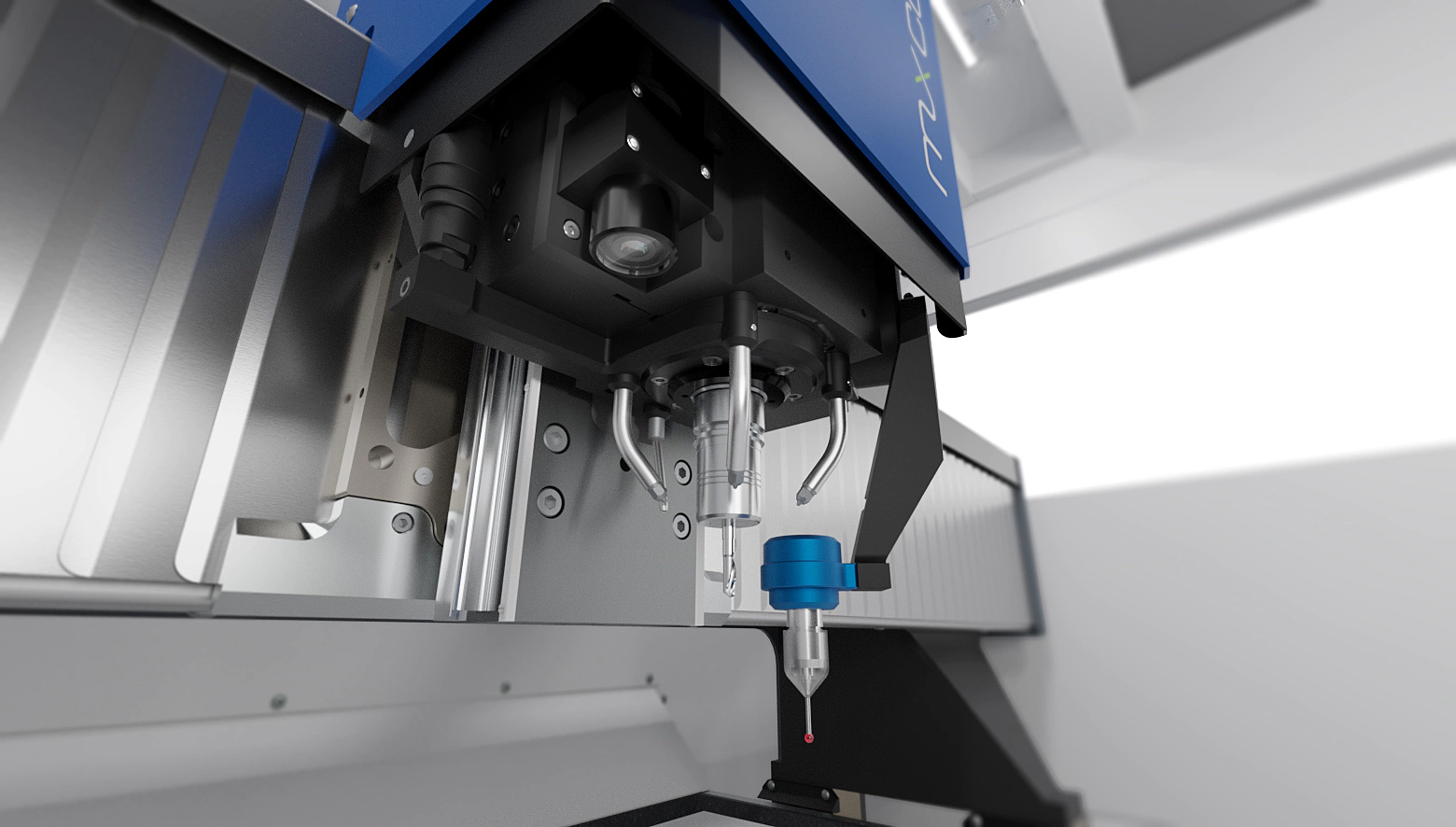

Výkonné vysokofrekvenčné vreteno s možnosťou chladenia stredom nástroja, je šité na mieru moderným strategickým HSC a umožňuje kombináciu veľkého úberu triesky a vynikajúceho povrchu.
Vybavenie CNC frézky MXCube
- funkčná kabína umožňuje ľahkú vizuálnu kontrolu obrábania
- ľahké a spoľahlivé HSC frézovanie vďaka DATRON next
- mimoriadne veľká pracovná plocha
- robustná oceľová konštrukcia
- externý dopravník triesok z pracovného priestoru
| Technická špecifikácia | DATRON MXCube |
|---|---|
| Pracovný stôl z polymerbetónu | |
| Varianty | plný stôl |
| stôl s vybraním | |
| Standard | Integrované upínanie na kužely |
| Integrované pripojenie vákua a stlačeného vzduchu | |
| Voliteľne | Vakuový rozvádzač |

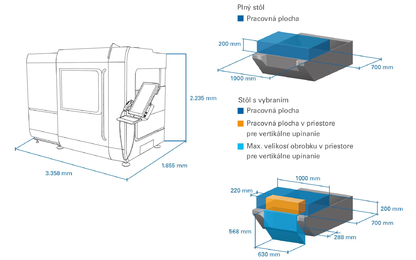

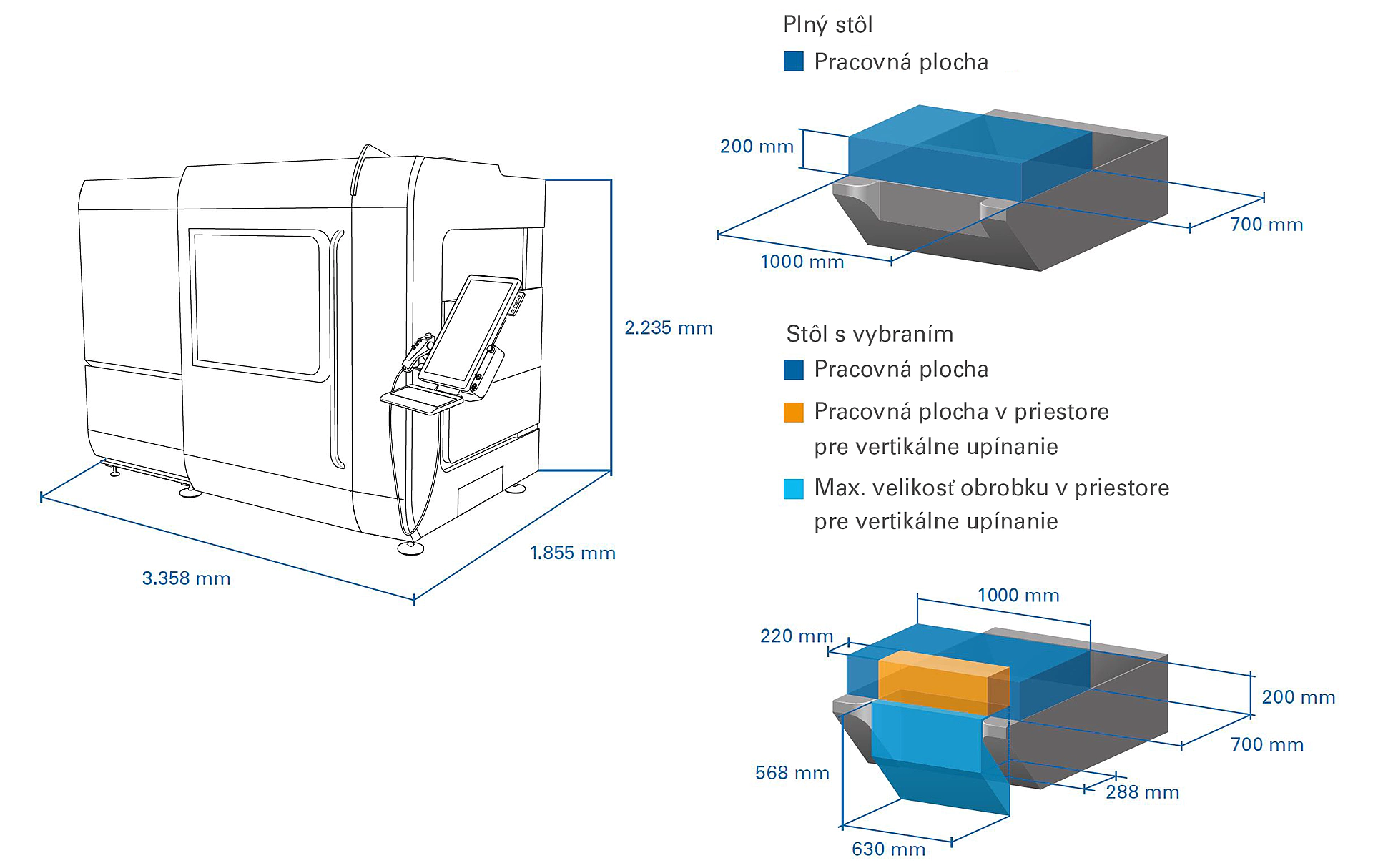

| Rozmery stroja | |
| Zástavbové rozmery (Š x H x V) s terminálom | 3.358 mm x 2.058 mm x 2.235 mm |
| Zástavbové rozmery (Š x H x V) bez terminálu | 2.705 mm x 1.859 mm x 2.235 mm |
| Svetlosť portálu | 205 mm |
| Obrábací priestor (X x Y x Z) | 1.000 mm x 700 mm x 200 mm |
| Max. zdvih (X x Y x Z) | 1.040 mm x 850 mm x 270 mm |
| Vysokofrekvenčné vreteno | |
| Výkon | 8,0 kW |
| Typ | synchrónne, vektorové riadenie |
| Otáčky | 34.000 ot./min |
| Nástrojový upínač | HSK-E32 |
| Zásobník nástrojov | Až na 110 nástrojov; priemer nástroja max. 24 mm |
| Chladiaci systém | |
| Volitelne | 4 trysky |
| chladiaca nádrž 9l | |
| vnútorné chladenie nástroja | |
| druhá chladiaca nádrž 9l | |
| Rychloposuv x/y | 40 m/min |
| Rychloposuv z | 20 m/min |
| Priame absolútne odmerávanie polohy | všetky osi |
| Riadenie | DATRON next s 24¨ multi-touch terminálom a klávesnicou |
| Rotačná osa | Voliteľne |
| Dopravník triesky | Pásový |
| Hmotnosť | 3.800 kg |
